气孔是怎么来的,影响因素有那些?

栏目:行业知识 发布时间:2022-01-10
分享到:

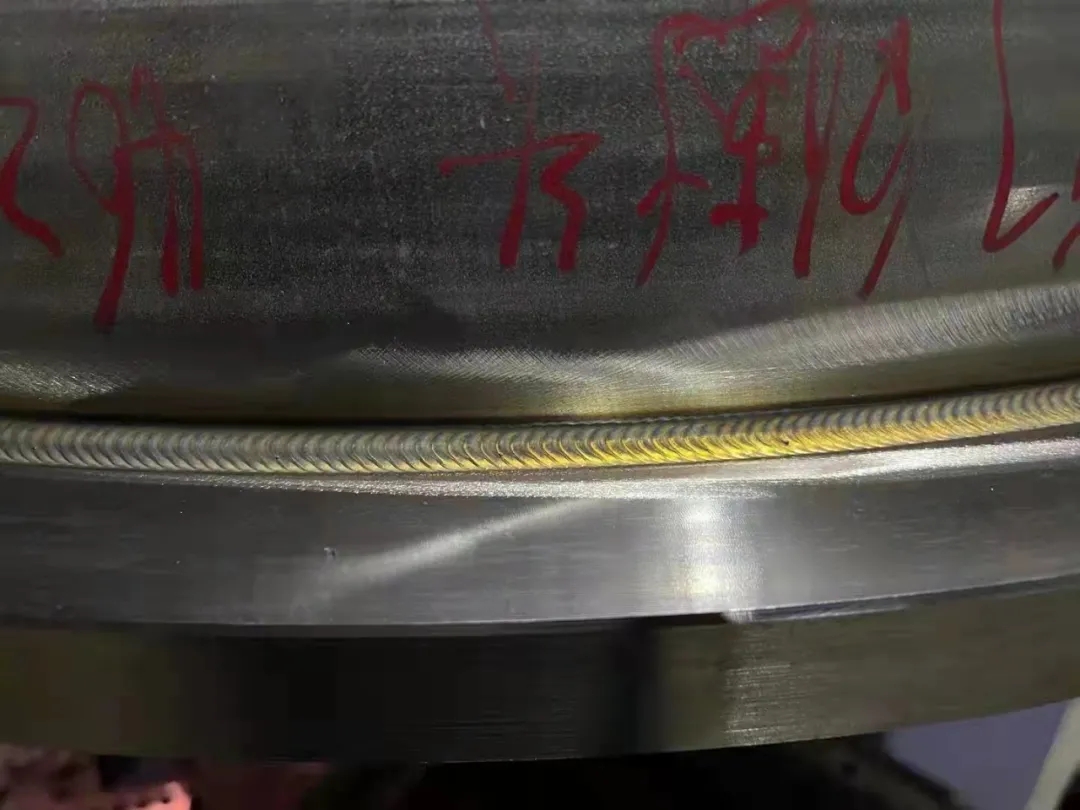

氩弧焊是以惰性气体“ 氩气” 作为保护气体的一种电弧焊方法, 氩气从喷嘴中喷出, 在焊接区形成惰性气体保护层, 隔绝了空气的侵人, 从而对 电弧及熔池形成保护。但由于氩弧焊抗风能力弱,对铁锈、水、油污特别敏感,对气体纯度、坡口清理、焊接工艺等要求严格,容易产生气孔。本文结合实际对氩弧焊焊接产生气孔问题进行分析,并提出一些解决办法。



1、焊接材料的影响

1 .焊丝型号的影响不能用埋弧焊焊丝代替手工钨极氢弧焊焊丝,否则会产生断续或者连续状的气孔。

2 .焊丝不干净

焊丝表面有铁锈、 油污、 水将直接促使焊缝 内产生 大量 的气孔。




2、母材材质的影响

1. 板材或管材质量的影响

板材或管材中若有夹层, 夹层中的杂质会促使气孔缺陷的产生。

2 .钢种的影响

沸腾钢 ( 氧含量 大、杂质多 ) 不能用氩弧焊焊接。



3、钨极的影响

1. 钨极端部的影响钨极端部不尖,电弧漂移不稳定, 破坏氩气的保护区, 使熔池金属氧化产生气孔。

2 .引弧时电弧上爬造成保护不好 当用高频引弧的设备时, 刚引弧时钨极端部温度低,不具备足够的热发射电子能力, 电子容易从有氧化膜的地方发射, 沿电极上爬寻找有氧化物的地方发射, 此 时造成电弧拉长, 氩气对熔池的保护效果变差, 当钨极的温度上升后, 电子便从 钨极的前端发射, 电弧弧长相应变短。这时只要把钨极表面上氧化物打磨干净就可以排除。

4、焊接工艺的影响

1 .坡口清理坡口面以及坡口两侧各10mm 范围都要打磨干净, 避免焊接时电弧产生的磁性把熔池附近的铁锈吸入熔池。

2 .焊接速度的影响焊接速度过快, 由于空气阻力对保护气流 的影响, 氩气气流会弯曲, 偏离电极中心和熔池, 对熔池和电弧保护不好。

3 .熄弧弧方法的影响熄弧时采用衰减电流或加焊丝、把电弧带到坡口侧并压低电弧的熄弧方法,不 要突然停弧造成高温的熔池脱离氩气流的有效保护,避免弧坑出现气孔或缩孔。

4 .焊接 电流的影响焊接电流太小, 电弧不稳定, 电弧在钨极的端部不规则地漂移, 破坏保护区。焊接电流太大, 电弧对气流产生扰乱作用,保护效果变差。

5 .钨极伸出长的影响钨极伸出长太长, 氢气对电弧和熔池的保护效果变差。

文章来源网络旨在学习分享,如有侵权联系删除
